端子線壓接標準和檢驗規范

作者: 深華
來源: 纜仕特電子
日期 : 2022-09-25

一般比較正規的線束加工廠在端子線的生產過程中，為了保證端子線壓接質量需求以及產品符合客戶要求，蘇州纜仕特電子有限公司都會制定端子線壓接標準和檢驗規范。

顯而易見的，標準的端子線由端子和導線兩部分組成，我們必須先認識下圖端子的各個部分，然后再了解端子線壓接標準工藝要求及端子各部位壓接標準和檢驗規范：

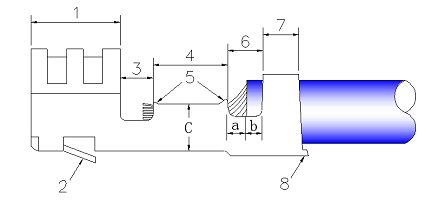

端子的組成

1.端子配合區：要求不能有外皮劃傷、、明顯損傷、壓傷、扭曲變形等不良情況。
2.彈片：必須保持卡扣位置，不能有明顯折痕，不能變形
3.芯線觀察區域：必須能看得到電線的芯線導體，芯線露出部分不得超過1.0毫米
4.芯線壓接部(IS)：不可壓到絕緣線皮，需要完全閉合，要包住所有芯線
5.喇叭口：必須可見，無喇叭口的端子則為壓接不良，包括端子前后部分都有要有
6.絕緣皮觀察區域；
7. 絕緣皮壓接部(WS)
8. 連筋：連筋指的就是端子與端子間連接的料帶切除后，保留在端子上的剩余部分。

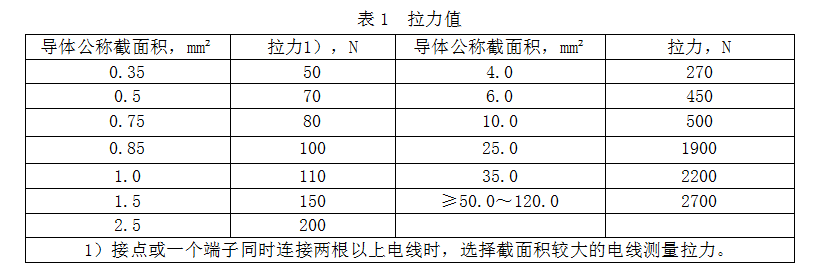

很多人以為端子線壓接完成只需牢固可靠，不影響插拔使用即可，需要特別注意的是，導線不可壓接過長，也不可壓接過短，即線芯漏出端子部分都應依照范圍規定，否則會造成膠殼插接不配套、端子拉力不達標、與線路短路等隱患。
端子喇叭口
