線束加工有哪些注意事項？

作者: 深華
來源: 纜仕特電子
日期 : 2024-04-01

線束加工注意事項主要針對線束生產制造過程中，各項工藝的基本操作技巧以及對產品質量更好的把控。首先我們要搞清楚線束加工的整個流程：

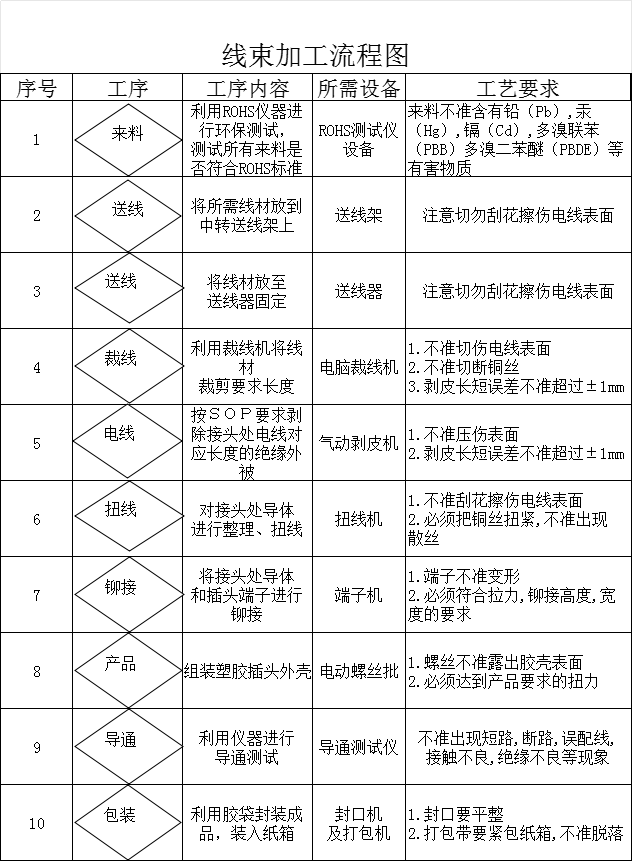

線束加工流程圖

根據整個線束加工流程，大致分為以下八個方面為大家展開介紹線束加工注意事項：
一、材料的選擇與檢驗
端子的選擇

1. 選擇高質量的線材及端子，確保其電氣性能、機械性能以及耐溫性能等滿足設計要求。
2. 檢查線材的絕緣層是否有破損、裂紋等，確保線材的外觀完好無損。
3. 檢查線材的標識是否清晰、準確，如規格、材質、生產日期等。

二、線束設計與布局

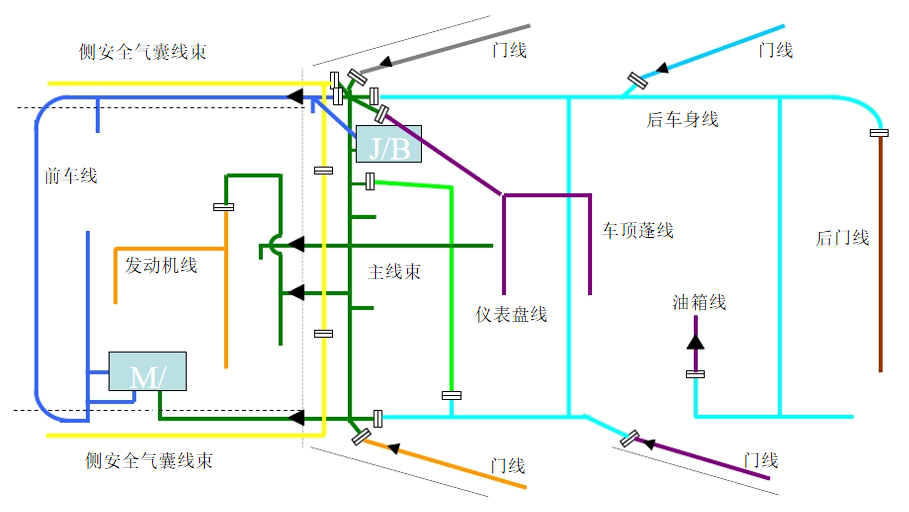

汽車線束布局

1. 根據設備或系統的要求，合理規劃線束的走向和布局，確保線束的整潔、美觀。
2. 考慮線束的彎曲半徑，避免過小的彎曲導致線材損壞。
3. 根據需要設置固定點，確保線束在設備或系統中穩定、不松動。

三、剝線處理與預處理
1. 使用專用的剝線工具，按照規定的長度和角度剝?nèi)ゾ€材的絕緣層。
2. 剝線后，檢查線芯是否完好無損，如有損傷應及時處理。
3. 對線材進行預處理，如清洗、去氧化等，確保線材的電氣性能。

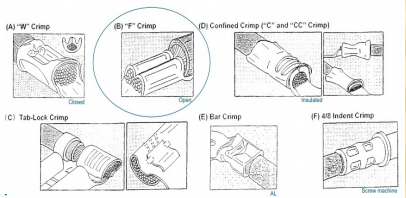

四、端子壓接與焊接

1. 選擇合適的端子類型和規格，確保端子與線材的匹配性。
2. 使用專用的壓接工具，按照規定的壓接深度和次數進行壓接。
3. 對于需要焊接的端子，應選擇合適的焊接方法和焊接材料，確保焊接質量。

五、線束捆扎與固定

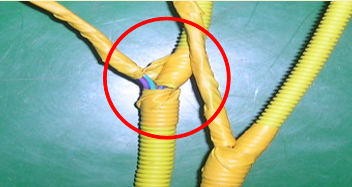

線束包扎

1. 使用扎帶、套管等固定材料，按照規定的間距和方式捆扎線束。
2. 在固定點處使用夾子、螺栓等固定件，確保線束的穩定性和可靠性。

六、線束標識與記錄
1. 在線束的合適位置設置標識牌或標簽，標明線束的名稱、編號、功能等信息。
2. 建立線束加工記錄，記錄線束的加工過程、質量檢測結果等信息，便于追溯和管理。

七、品質檢測與測試
1. 在加工過程中進行抽檢或全檢，確保線束的加工質量符合要求。
2. 對完成的線束進行電氣性能測試、機械性能測試等，確保線束的性能滿足設計要求。

八、完工整理與包裝
1. 對完工的線束進行整理，確保線束的整潔、美觀。
2. 選擇合適的包裝材料和方法，對線束進行包裝，確保線束在運輸和存儲過程中的安全。

以上就是線束加工的基本步驟和技巧，每個步驟都需要嚴格按照要求進行，確保線束的加工質量和使用性能。
